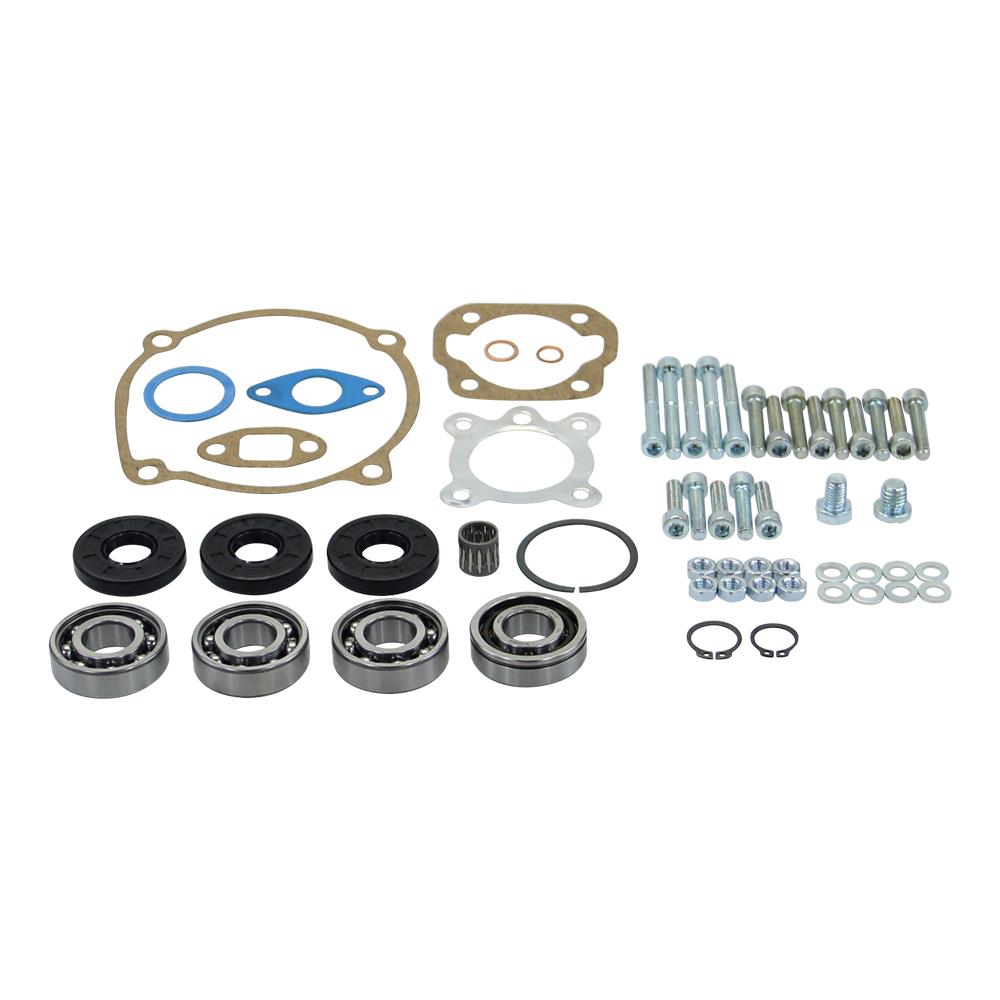

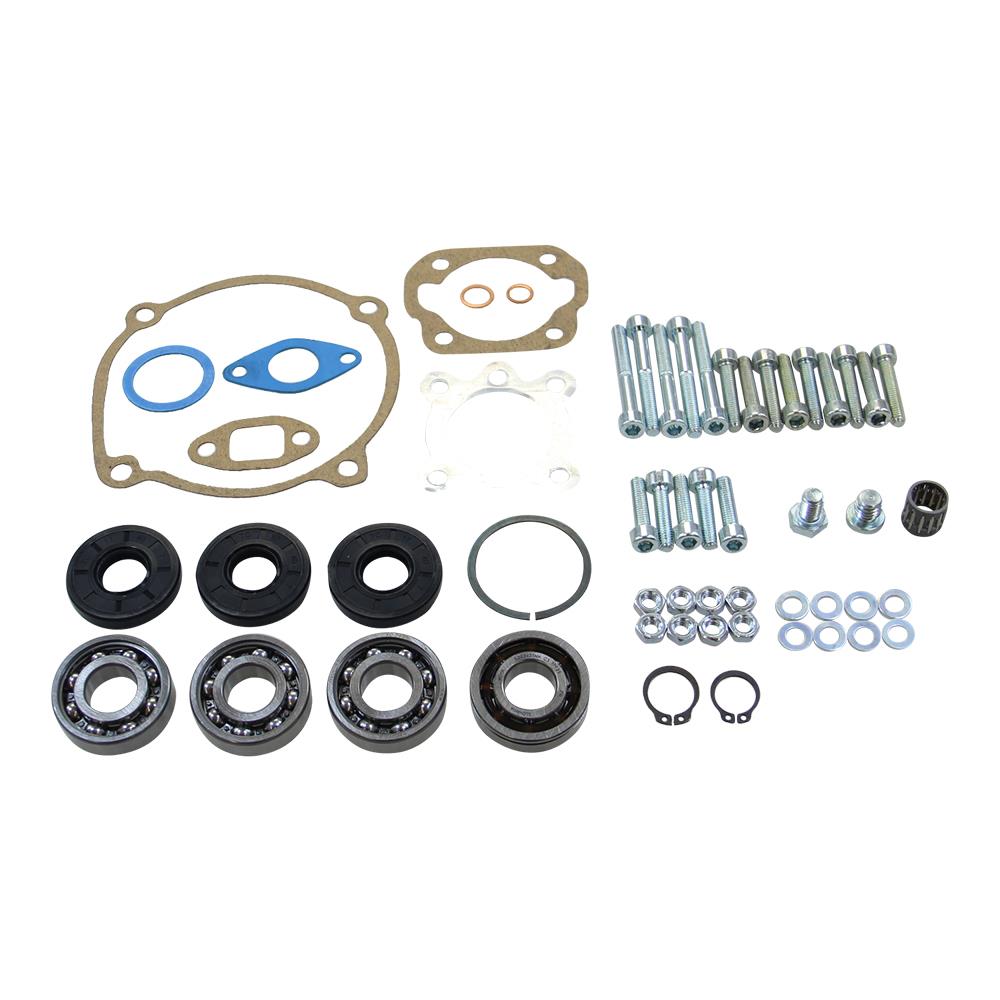

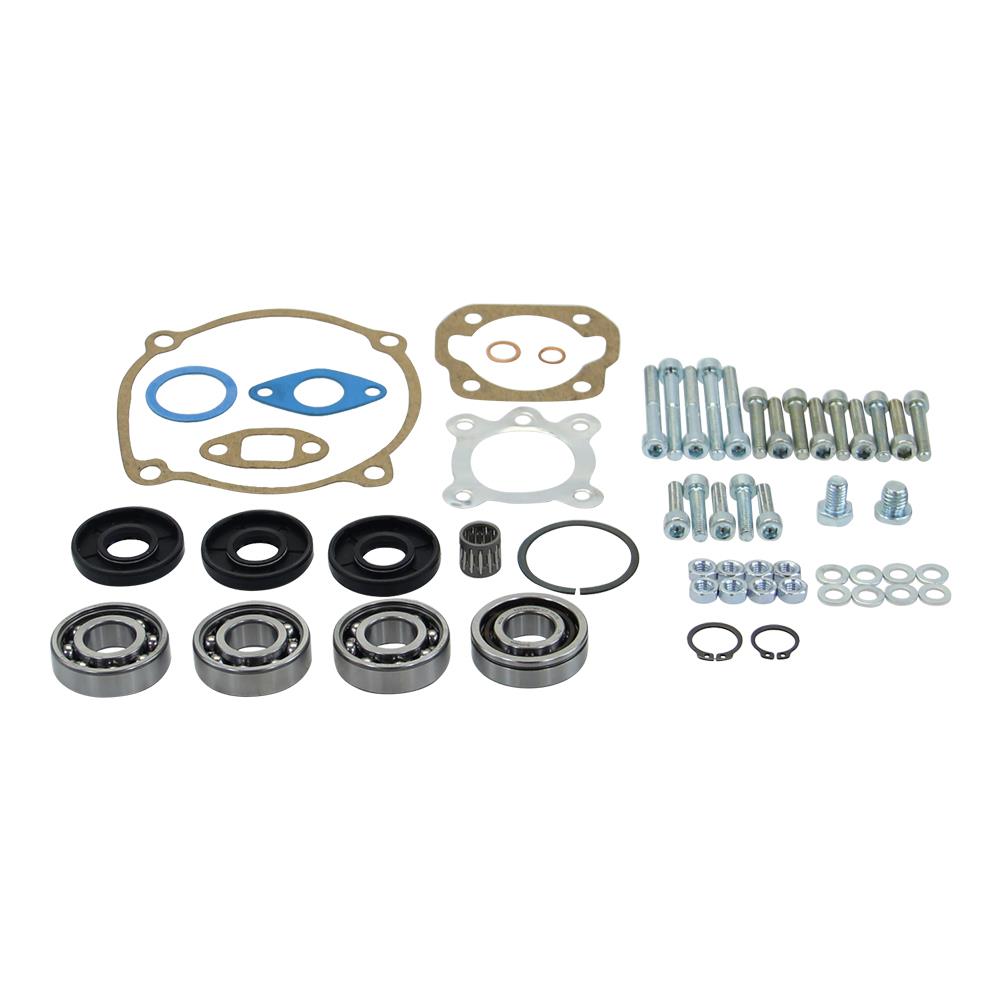

Kit de révision SMALL pour moteur Puch Maxi NS E50 nouveau modèle 4 roulements roll on

Puch Original-/Vergleichsnummer:
349.1.10.004.1 (Zylinderkopfdichtung)
349.1.10.013.1 (Zylinderfußdichtung)
349.1.10.349.1 (Kupplungsdeckeldichtung)
349.1.16.019.1 (Auspuffverbindungsdichtung)
050.1615 (Auspuffflanschdichtung)
349.2.15.122.1 (Ansaugstutzendichtung)
901.3801 (Wellendichtring Kurbelwelle/Stirnrad)
364.1.10.660.1 (Öleinfüllschraube)
901.1053 (Ölablassschraube)

TECHNISCHE DATEN:
- passend für Puch E50 Motor neues Modell 4 Lager Anroll Modell
- Farbe: Mehrfarbig
- Einbauhinweis: Je nach Motor können ein / zwei Dichtungen/Wellendichtringe übrig bleiben.

Dichtsatz
- Lochabstand Stehbolzen: 44 mm
- Stehbolzenabstand Ansaugstutzendichtung: 35 mm
- Durchlass Ansaugstutzendichtung: 17 x 20 mm
- Stehbolzenabstand Auspuffflanschdichtung: 42 mm
- Durchlass Auspuffflanschdichtung: 20 mm
- Durchmesser Auspuffverbindungsdichtung: 27,5 mm (innen) / 35,5 mm (außen)
- Kupferdichtringe: M8 und M10

Wellendichtringsatz
- WeDI 1: 17x40x7 mm (2x Kurbelwelle + 1x Stirnradwelle)

Lagersatz
- Lager 1: 3x 6203 C3 / 17x40x12 mm / offen / SKF
- Lager 2: 1x 6203 NR C3 / 17x40x12/11 mm (schmaler Innenring) / offen / mit Sprengring
- Nadellager: 12x15x15 mm

Schraubensatz
- 37-teiliger Schraubensatz + 2 Sicherungsringe
- Schrauben/Muttern Material: Stahl 8.8 verzinkt
- Sicherungsring Material: Federstahl

LIEFERUMFANG:
- 1x Revisionsset klein
